Jak dobrać obudowę rozdzielczą do rozdzielnicy niskiego napięcia w przemyśle i kolei

Podczas montażu rozdzielnicy niskiego napięcia w hali produkcyjnej często okazuje się, że obudowa bezpośrednio narzuca ostateczny układ całego pola aparatury. Standardowe wymiary nie zawsze pozwalają wygodnie zmieścić wszystkie wyłączniki i przełączniki bez bolesnych kompromisów w prowadzeniu przewodów. Projektant staje wtedy przed koniecznością dokładnej analizy przestrzennej oraz termicznej. Musi zdecydować, czy głębsza konstrukcja zapewni odpowiednie miejsce na miedziane szyny zbiorcze, czy też wariant ściśle modułowy ułatwi ewentualną rozbudowę w kolejnych latach eksploatacji. Wymaga to spojrzenia na zewnętrzną powłokę nie jak na zwykłą osłonę fizyczną, ale jak na strategiczny szkielet organizujący codzienną pracę i bezpieczeństwo całego systemu elektrycznego.

Parametry konstrukcyjne kształtujące architekturę instalacji

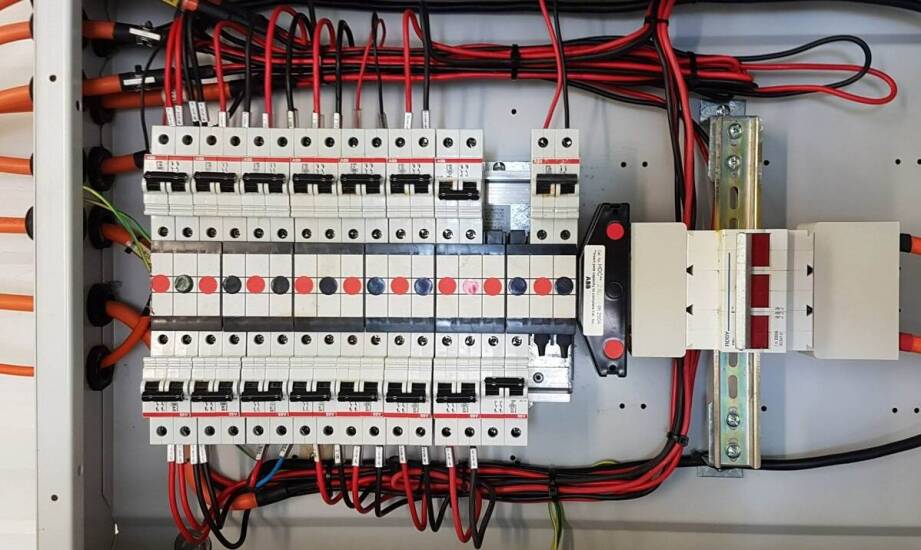

Wymiary wewnętrzne oraz dostępna liczba modułów bezpośrednio definiują logikę rozmieszczenia aparatury wewnątrz rozdzielnicy. Przykładowo, duża rozdzielnica natynkowa o pojemności 48 modułów umożliwia swobodne osadzenie na standardowych szynach DIN wielu kluczowych elementów aparatury, w tym przemysłowych gniazd tablicowych 16A czy wyłączników przeciwpożarowych. Odpowiednia głębokość przestrzeni montażowej, zaczynająca się zazwyczaj od 120 milimetrów, gwarantuje bezkolizyjne prowadzenie grubszych przewodów zasilających bez najmniejszego ryzyka ucisku izolacji. Możliwość elastycznej rozbudowy całego systemu wymaga wcześniejszego zastosowania solidnych cokołów i kompatybilnych sekcji modułowych. Konstrukcje wykonane z utwardzanej blachy stalowej lub wzmocnionego poliwęglanu ułatwiają dokładanie kolejnych pól roboczych bez konieczności kosztownego demontażu całego zespołu rozdzielczego.

Środowisko pracy bezpośrednio zmienia surowe wymagania stawiane wobec samej konstrukcji nośnej. Na otwartym i niezabezpieczonym placu budowy sprzęt potrzebuje rygorystycznej certyfikacji IP65 oraz IK10, co tworzy szczelną barierę przed silnymi strumieniami wody i przypadkowymi uderzeniami ciężkimi narzędziami. W zamkniętej i zadaszonej hali produkcyjnej z reguły wystarcza wariant IP54 wsparty odpowiednio zaplanowaną wentylacją grawitacyjną. Z kolei w obiektach infrastruktury kolejowej kluczowa staje się nieprzeciętna odporność na ciągłe wibracje trakcyjne i duże dobowe skoki temperatur. Wymusza to stosowanie znacznie grubszych ścianek nośnych, wzmocnionych profili wewnętrznych oraz wulkanizowanych uszczelek poliuretanowych zachowujących pełną elastyczność przez wiele dekad.

Aspekty eksploatacyjne i dobór dedykowanych rozwiązań

Dobrze zaplanowana i przestronna strefa montażowa ułatwia późniejsze, często bardzo skomplikowane prace serwisowe oraz okresowe przeglądy techniczne. Praktycznym rozwiązaniem chętnie stosowanym w aparaturze rozdzielczej przeznaczonej dla ciężkiego przemysłu jest ob 14, która zapewnia odpowiedni i powtarzalny poziom ochrony mechanicznej. W procesach produkcyjnych realizowanych przez Spółdzielnię Inwalidów Spamel z dolnośląskiej Twardogóry tego typu osłony izolacyjne często współpracują z dedykowanymi łącznikami krzywkowymi serii SK40. Taki zoptymalizowany zestaw bezpiecznie obsługuje prądy znamionowe rzędu 50 A oraz sztywne przewody o przekroju roboczym od 4 do 10 mm². Przewidziana architektura umożliwia również stabilny montaż przemysłowego gniazda 32A 3P czy widocznego z daleka podświetlanego przycisku sterowniczego, co bezpośrednio przekłada się na codzienną ergonomię danego stanowiska.

Sprawny i niezakłócony dostęp serwisowy w nagłych sytuacjach awaryjnych odgrywa równie ważną rolę co same parametry czysto elektryczne. Wytrzymałe i uszczelniane drzwi wyposażone w niezawodne zamki systemowe przyspieszają interwencję służb utrzymania ruchu bez konieczności używania wysoce specjalistycznych narzędzi. Prawidłowe chłodzenie mocno obciążonych układów sterowania zapewniają przemyślane otwory wentylacyjne wyposażone w gęste, wymienne filtry, co skutecznie zapobiega niebezpiecznemu przegrzaniu wewnętrznych komponentów podczas ciągłej eksploatacji w ciężkim cyklu trzyzmianowym. Bezpieczeństwo codziennej obsługi podnosi również w pełni czytelna tabliczka znamionowa oraz precyzyjna dokumentacja techniczna umieszczona w specjalnej kieszeni na wewnętrznej stronie skrzydeł drzwiowych.

Obudowa jako fundament układu rozdzielczego

Obudowę rozdzielczą zawsze warto projektować jako kluczowy element porządkujący całą skomplikowaną architekturę instalacji, zwłaszcza gdy dany system ma służyć bezawaryjnie przez dziesięciolecia w silnie zmiennych warunkach środowiskowych. Wymaga to całkowitego porzucenia myślenia o niej wyłącznie w kategoriach prostej osłony przeciwpyłowej czy mechanicznej ochrony przed dotykiem. W nowoczesnym, zautomatyzowanym przemyśle i rozbudowanej infrastrukturze kolejowej nadrzędnym priorytetem staje się modułowy system nośny. Konstrukcja ta musi być ściśle zoptymalizowana pod specyfikę układania długich tras przewodów, regularny i bezproblemowy serwis oraz nieuniknioną rozbudowę parku maszynowego. Odpowiedni dobór zewnętrznych gabarytów i certyfikacji wytrzymałościowej gwarantuje ciągłość kluczowych procesów technologicznych i drastycznie redukuje kosztowny czas przestojów konserwacyjnych.
